Проктоскоп: устройство и параметры оборудования
Проктоскопическое оборудование представляет собой систему, состоящую из двух взаимозаменяемых элементов:
- Набор металлических тубусов разнообразных модификаций
- Отсоединяемый модуль с интегрированным световодом
Функциональные достоинства разборной системы
Данная конструктивная схема обладает значительными практическими преимуществами:
Гибкость монтажа

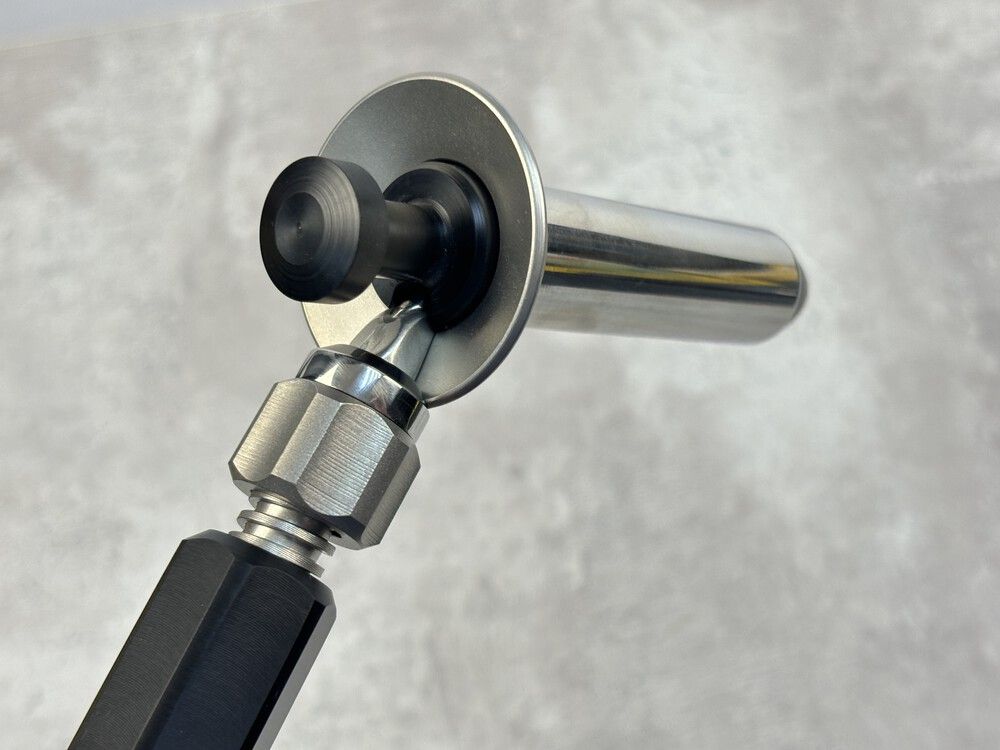

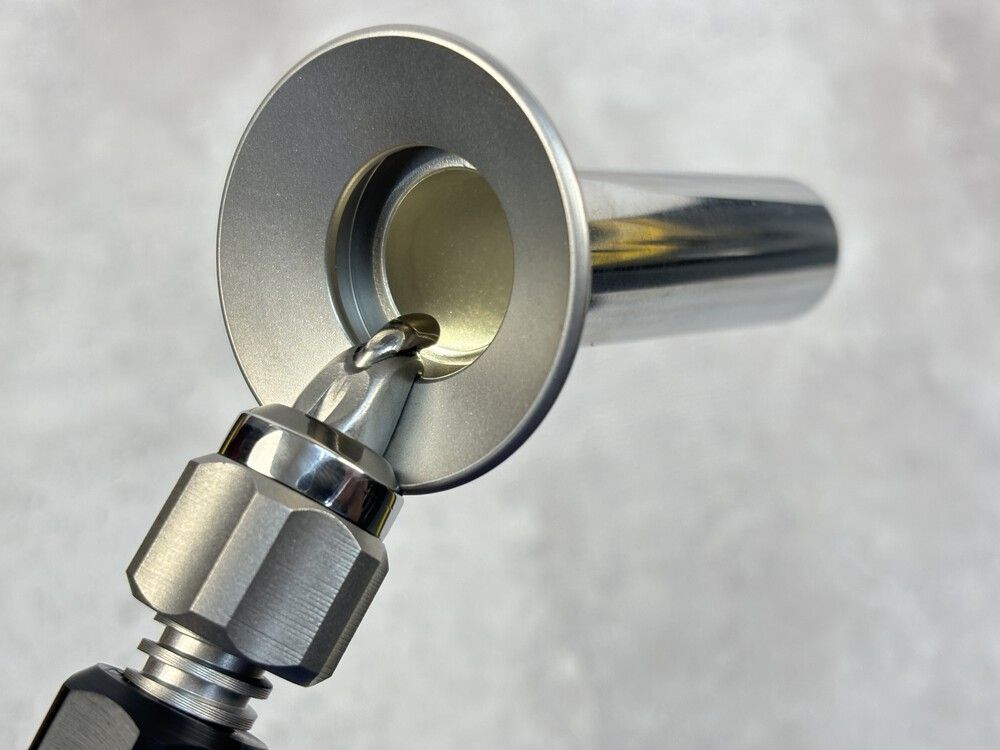

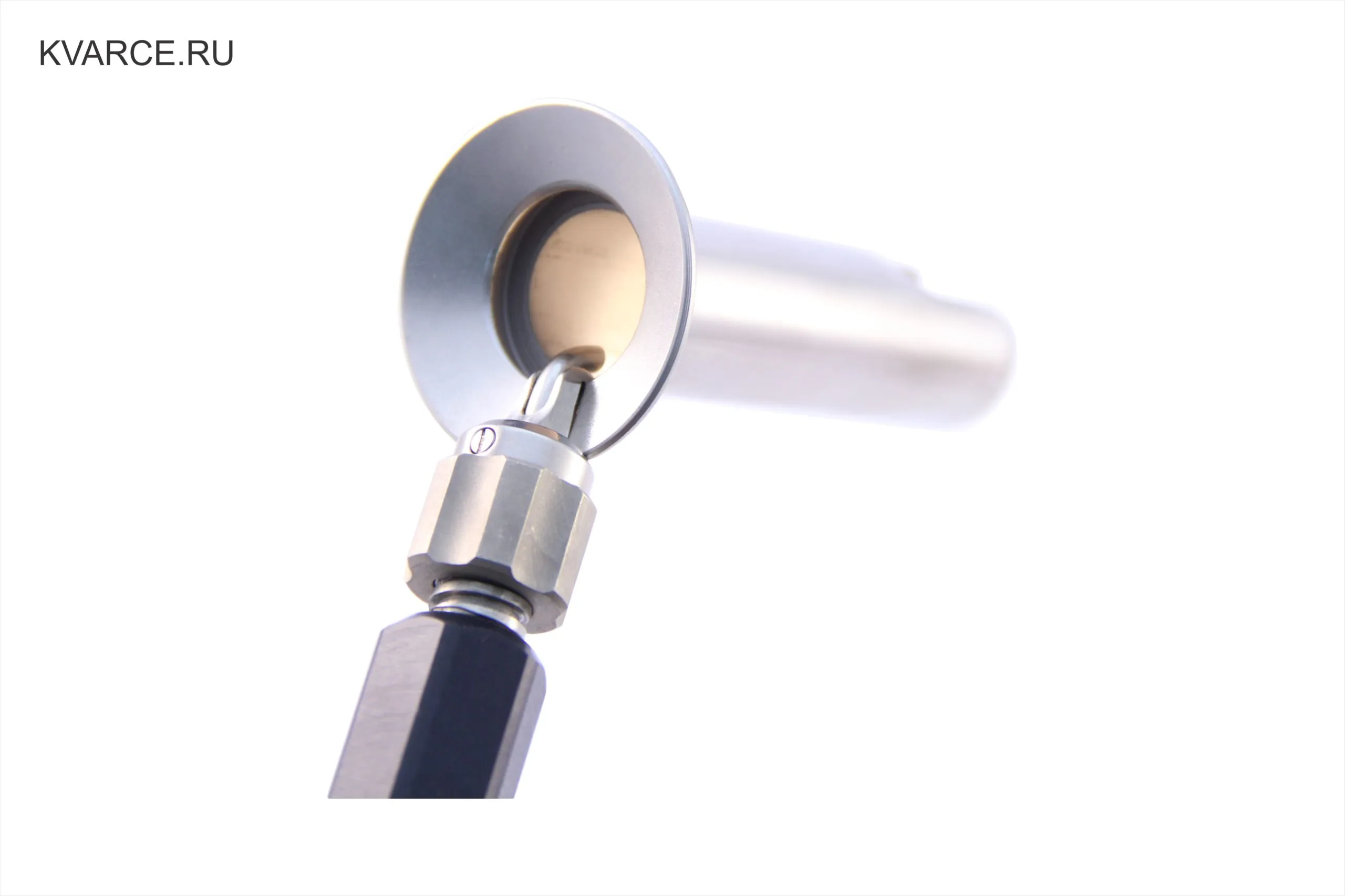

Модуль световода присоединяется к цилиндру в любой позиции по периметру упорного кольца, размещенного на ближнем конце инструмента. Данная особенность имеет принципиальное значение при использовании цилиндров с вырезом П-формы.
Оптимизация расходов
Единый световодный модуль применим для всех вариантов цилиндров, что существенно оптимизирует расходы на медицинское оснащение.
Классификация цилиндров
Цилиндры дифференцируются согласно характеристикам:
- Габаритные параметры: протяженность и поперечное сечение
- Архитектура функциональной части: цилиндрообразная либо конусообразная
- Профиль торцевой кромки: перпендикулярный, скошенный либо П-формы
Целевое применение: Цилиндры со срезом П-формы используются для реализации лечебных манипуляций (перевязка узловых образований, инъекционное склерозирование и подобные).
Каждая модификация цилиндра снабжается обтуратором с выемкой для фиксации световодного модуля.
Осветительный механизм

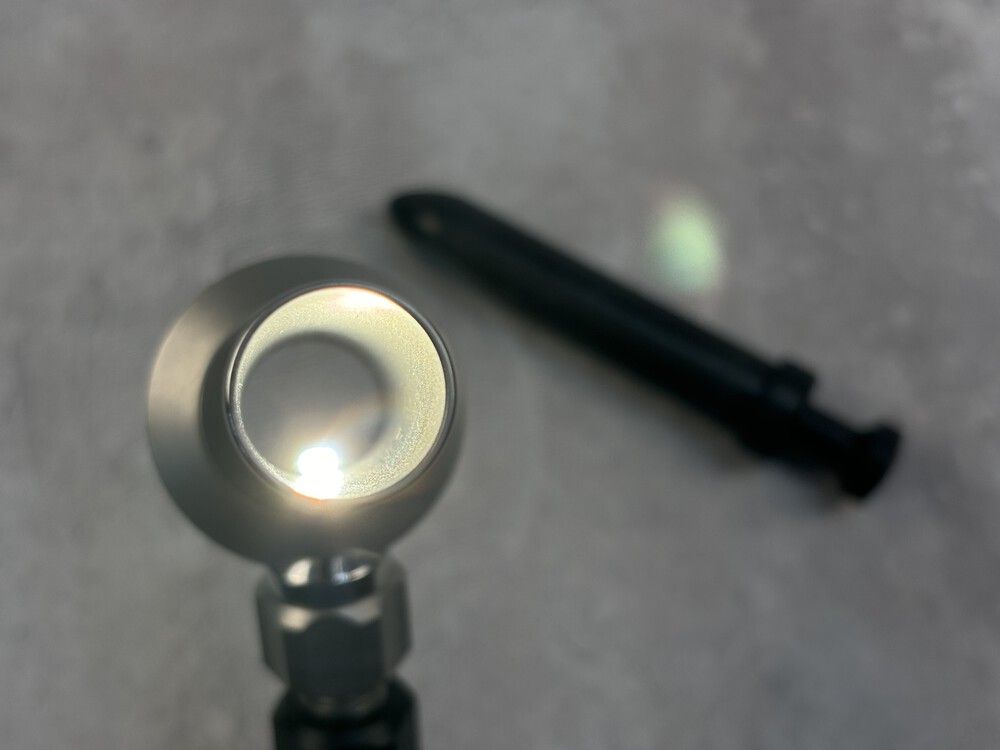

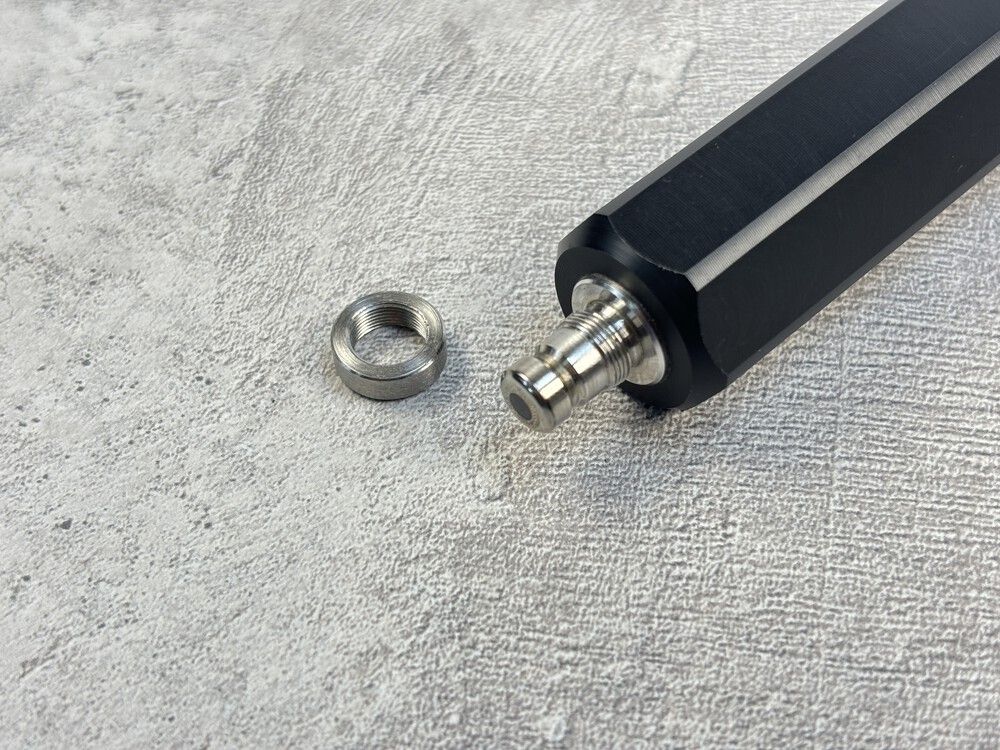

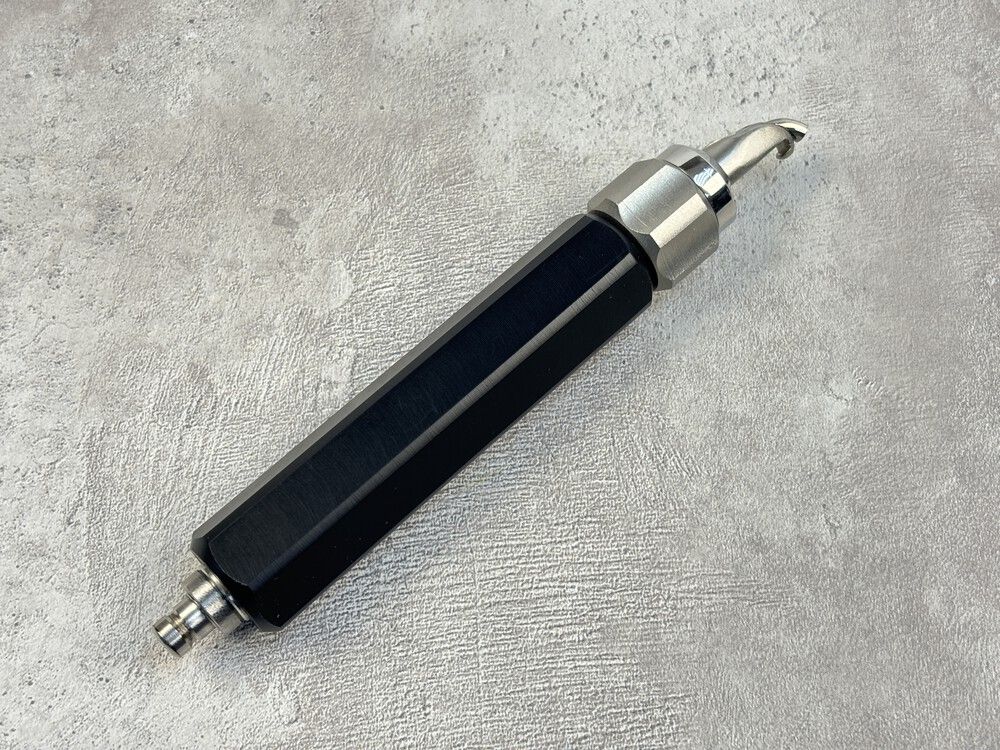

Световодный модуль фиксируется на цилиндре через прижимное устройство и создает целенаправленный световой поток в операционной зоне. При этом центральный канал сохраняет полную доступность для визуализации и осуществления процедур. Противолежащий конец модуля имеет соединительный элемент для коммутации со световодным проводником.
Вспомогательные компоненты
Внимание! Для эффективного функционирования необходимы:
- Источник света ОС 150-01 «Кварц» (либо аналогичное устройство)
- Световодный проводник
Характеристики
Варианты тубусов проктоскопа: тубус проктоскопа с прямым срезом и обтуратором, варианты исполнения (диаметр/длина рабочей части):
- тубус проктоскопа с прямым срезом и обтуратором 17/70
- тубус проктоскопа с прямым срезом и обтуратором 20/70
- тубус проктоскопа с прямым срезом и обтуратором 24/80
- тубус проктоскопа с прямым срезом и обтуратором 27/80
Тубус проктоскопа с косым срезом и обтуратором, варианты исполнения:
- тубус проктоскопа с косым срезом и обтуратором 20/70
- тубус проктоскопа с косым срезом и обтуратором 24/80
- тубус проктоскопа с косым срезом и обтуратором 27/80
Тубус проктоскопа с П-образным срезом и обтуратором, варианты исполнения:
- тубус проктоскопа с П-образным срезом и обтуратором 24/80
- тубус проктоскопа с П-образным срезом и обтуратором 27/80
- диаметр дистального конца — 20 мм диаметр проксимального конца — 33 мм длина рабочей части — 80 мм
